BRC Sequent 32

BRC Sequent 32



Instalacja gazowa Sequent 32 firmy BRC jest najnowszym systemem sekwencyjnego wtrysku gazu w fazie lotnej przeznaczonym do samochodów z silnikami zasilanymi pośrednim wtryskiem benzyny.

Instalacja została wprowadzona na rynek w 2014 roku. Powstała w wyniku ewolucji znanego od ponad 10 lat systemu BRC Sequent 24 zachowując jego główne cechy tj. spójne komponenty, prostotę montażu i programowania. Do jego programowania stosuje się nowy program diagnostyczny BRC Calibrations Tools. W BRC Sequent 32 zastosowano nowy sterownik wraz z szeregiem unowocześnień systemowych takich jak obsługa silników z funkcją Start&Stop i unikatowy system dotrysku benzyny w górnych zakresach obciążęń silnika pozwalający skutecznie zabezpieczyć gniazda zaworowe silników, które mają z tym problem. Rozwiązanie te pozwalają na obniżenie kosztów eksploatacji jak i ochronę silników z miękkimi gniazdami zaworowymi. Tak jak w innych systemach z rodziny BRC Sequent, wtrysk LPG następuje w kolektorze ssącym, dokładnie tak jak wtrysk benzyny. Instalacje gazowe BRC Sequent 32 są uniwersalne i można je zastosować do wszystkich silników benzynowych 2,3 i 4 cylindrowych: wolnossących o mocy do 150 kW i doładowanych o mocy maksymalnej do 200 kW. System został stworzony do współpracy z nowoczesnymi silnikami spełniającymi normy spalin EURO 6. W tym celu stworzono specjalną wersję z podłączeniem do systemy OBD. Do silników od 5 do 8 cylindrów proponowana jest instalacja gazowa BRC Sequent Plug & Drive (P&D).

Chcesz wiedzieć ile kosztuje instalacja BRC Sequent 32 do Twojego samochodu? Wyceń online

Wszystkie elementy wchodzące w skład tych instalacji posiadają certyfikat zgodności z regulaminem ONZ R67-01 i są kompletowane zgodnie z wytycznymi homologacji R115 obowiązującej już w Norwegii i Niemczech. Każda z nich spełnia wszystkie obowiązujące funkcje bezpieczeństwa takie jak odłączenie zasilania elektrozaworów LPG w przypadku zaniku obrotów silnika, dzięki której autogaz LPG nie możę wydostać się ze zbiornika gazu w niekontrolowany sposób. Funkcja ta zapewnia bezpieczeństwo parkowania w garażach podziemnych, ale przestarzałe polskie prawo budowlane nie chce się dostosować do obowiązujących od 2001 roku zabezpieczeń i nadal zabrania prakowania ekologicznych samochodów w przestarzałych podziemnych parkingach.

Instalacja gazowa oparta na systemie BRC Sequent 32 składa się z następujących podzespołów:

• Zbiornik LPG z wielozaworem,
• Elektrozawór BRC GPL ET98,
• Reduktor ciśnienia gazu BRC Genius,
• Wtryskiwacze: BRC IN03 My11,
• Czujnik temperatury i ciśnienia gazu zintegrowany z listwą wtryskową,
• Sterownik systemu BRC Sequent 32,
• Nowy przełącznik "push-push" z wskaźnikiem poziomu gazu i sygnalizatorem akustycznym.

Instalacja gazowa BRC Sequent 32 posiada homologację wszystkich elementów zgodną z obowiązującymi przepisami bezpieczeństwa (E..67R-01) oraz dyrektywami dotyczącymi kompatybilności elektromagnetycznej (2004/104/WE). Wszystkie podzespoły tej instalacji gazowej są zaprojektowane, wyprodukowane i gwarantowane przez jednego producenta czyli włoską firmę M.T.M. – właściciela marki BRC. Ta cecha pozwala w przyszłości na sprawne i bezproblemowe serwisowanie jej na terenie Polski jak i innych państw Europy.

Chcesz wiedzieć ile kosztuje instalacja BRC Sequent 32 do Twojego samochodu? Wyceń online

Instalacje gazowe BRC Sequent 32 są systemem typu szeregowego lub master & slave. Ilość gazu wtryskiwana do każdego cylindra jest liczona na podstawie czasu otwarcia wtryskiwaczy wyliczanych przez sterownik silnika, które są przekształcane na czasy wtrysku dla gazu, uwzględniając również jego ciśnienie i temperaturę.

Instalacje gazowe BRC Sequent 32 przystępują w ten sposób do regulacji spalania gazu, utrzymując niezmienione strategie kontroli sterownika silnika, wykonując w rzeczywistym czasie optymalizację ilości paliwa w celu uzyskania spalania idealnego również z punktu widzenia zanieczyszczenia środowiska niezależnie od warunków zewnętrznych (temperatura i.t.d.) i kaloryczności paliwa.

Instalacje gazowe BRC Sequent 32 kontrolują wszystkie etapy funkcjonowania silnika, od minimum aż po najbardziej skrajne stany przejściowe jego pracy, utrzymując w każdym z nich strategie instalacji oryginalnej. W ten sposób uzyskuje się zawsze maksymalny poziom kompatybilności z każdym typem napędu i utrzymuje się zasadniczo nie zmieniona diagnostyka kontroli silnika przewidziana przez producenta.

Nowy kompaktowy przełącznik firmy BRC, używany do pilotowania przełączania sterownika BRC Sequent 32, pozwala na działanie z uruchamianiem na benzynie i automatyczne przełączenie na gaz po osiągnięciu zadanej temperatury reduktora oraz funkcjonowanie wymuszone na zasilaniu benzynowym.

W przypadku przypadkowego zgaśnięcia silnika, centralka automatycznie realizuje przełączenie na benzynę.

Instalacje gazowe BRC Sequent 32 opis elementów:

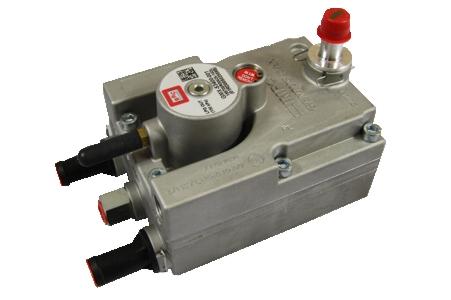

	Reduktor ciśnienia gazu BRC Genius Max Konstrukcja typu jednostopniowego membranowego  Ciśnienie regulowane: 120 - 180 kPa w odniesieniu do ciśnienia kolektora ssącego  Nie wymaga operacji oczyszczania.  Po około 100 tys km należy go regenerować   Maksymalna moc silnika, którą obsługuje instalacja gazowa  BRC Sequent 32 z reduktorem BRC Genius Max: 180kW  Homologacja: R67-01
	Reduktor ciśnienia gazu BRC Genius MB TH20 Konstrukcja typu jednostopniowego membranowego  Ciśnienie regulowane: 80 kPa, 120 kPa lub 150 kPa w odniesieniu do ciśnienia kolektora ssącego  Nie wymaga operacji oczyszczania.  Po około 100 tys km należy go regenerować  Maksymalna moc silnika, którą obsługuje instalacja gazowa  BRC Sequent 32 z reduktorem BRC Genius MB: 140kW  Homologacja: R67-01
	Sterownik FCI 32 – kontroler instalacji gazowej BRC Sequent 32 oparty na 16 bitowym procesorze z taktowaniem 24 MHz Temperatura robocza: -40 °C + 105 °C Sprawdzanie szczelności przez zanurzenie Przestrzeganie norm samochodowych dotyczących zapobiegania zanieczyszczeniu i sygnałów wlotu/wylotu Napięcie robocze: 8 V ÷ 16 V Steruje w pełni sekwencyjnie do 4 wtryskiwaczy Odcinanie i emulacja wtryskiwaczy zintegrowane Selektywne odłączanie wtryskiwaczy w celu lepszej diagnostyki Obsługuje silniki z systemem Start-Stop Innowacyjna funkcja VSR do silników z miękkimi gniazdami zaworowymi. Funkcja Warm Up ułatwiająca przełączanie zimnego silnika Komunikacja z systemem OBD w standardzie CAN.2 Homologacja: R67-01 - 2004/104/CE
	Nowy przełącznik "Push-Push" Przycisk przełączania monostabilny SMD ø zewnętrzna 26 mm Możliwość montażu prawie na płasko w kokpicie Sygnalizator akustyczny (buzzer) - sygnalizuje kiedy instalacja gazowa BRC Sequent 32 przełącza się na benzynę lub na gaz 4 diody koloru zielonego do wskazywania poziomu napełnienia zbiornika gazu 1 dioda dwukolorowa zielona/czerwona do wskazywania rodzaju zasilania (gaz/benzyna)

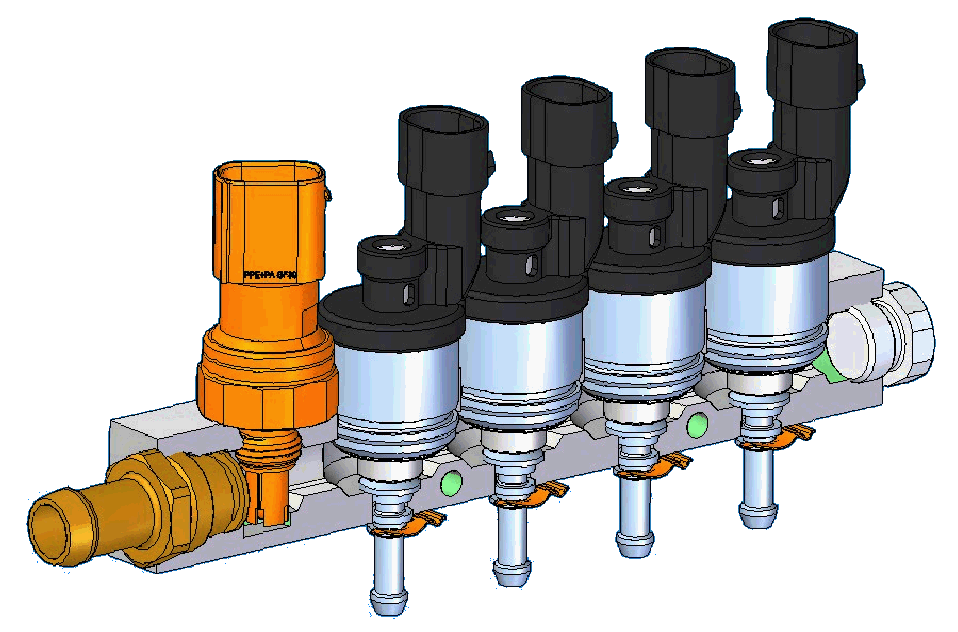

	Listwa z wtryskiwaczami BRC IN03 MY09 Impedancja: 1,5/1,7 Mh przy 20 °C Temperatura: -40 °C ÷ 100 °C Napięcie zasilania: 6 V ÷ 16 V Wydajność do 47 kW na cylinder Dzięki zmniejszonej rezystancji cewek wtryskiwacz MY09 ma jeszcze krótszy czas zamknięcia dzięki czemu wzrosła jego wydajność względem poprzedniego modelu.
	Czujnik ciśnienia gazu BRC PTS 4,5 Bar Ciężar: 22 gramy Wymiary: ø= 24 mm, h= 64,5 mm z oprawkami Napięcie zasilania 5V Zintegrowane gniazdko wtyczki przyłącza Temperatura robocza -30 °C ÷ 130 °C Zakres pomiarowy  0,5 ÷ 4,5 Bar
	Filtr fazy gazowej BRC FJ1 HE Filtr z wkładem Straty obciążenia: 35 kPa przy Q= 18000 Nl/h powietrza Stopień filtrowania: ß10 ÷ 75 Homologacja: R67-01;
