Instalacje gazowe Stag Q-Generation
Firma AC S.A. z Białegostoku rozwija swoje instalacje gazowe pod marką STAG i dopasowuje je do oczekiwań klientów nie tylko z Polski, ale także z wielu krajów Europy i całego świata. Tak też powstała gama systemów gazowych z pod znaku Q, co może oznaczać tylko i wyłacznie wysoką jakość. Wszystkie elementy wchodzące w skład tych instalacji posiadają certyfikat zgodności z regulaminem ONZ R67-01 i są kompletowane zgodnie z wytycznymi homologacji R115 obowiązującej już w Norwegii i Niemczech. Każda z nich spełnia wszystkie obowiązujące funkcje bezpieczeństwa takie jak odłączenie zasilania elektrozaworów LPG w przypadku zaniku obrotów silnika, dzięki której autogaz LPG nie możę wydostać się ze zbiornika gazu w niekontrolowany sposób. Funkcja ta zapewnia bezpieczeństwo parkowania w garażach podziemnych, ale przestarzałe polskie prawo budowlane nie chce się dostosować do obowiązujących od 2001 roku zabezpieczeń i nadal zabrania prakowania ekologicznych samochodów w przestarzałych podziemnych parkingach.
W sklad rodziny samochodowych instalacji gazowych Stag Q-Generation wchodzą następujące systemy:
Stag QBox Basic dedykowany jest do 3 i 4 cylndrowych silników benzynowych z pośrednim wtryskiem benzyny zarówno wolnossących jak i doładowanych turbiną lub kompresorem.
Sterownik AC Stag QBox Basic oparty jest na nowoczesnym, bardzo wydajnym 32-bitowym mikroprocesorze odpowiedzialnym za precyzyjne obliczenie dawki gazu w postaci czasu otwarcie wtryskiwaczy gazowych na podstawie odczytanych sygnałów wejściowych. Do najważniejszych sygnałów wejściowych obrabianych przez sterownik Qbox basic należą: czas otwarcia wtryskiwaczy benzynowych, temperatura reduktora AC, ciśnienie i temperatura lotnego autogazu mierzone za pomocą czujnika PS-02 lub PS-04 i obroty silnika.
Sterownik ponadto zapamiętuje błędy w funkcjonowaniu instalacji gazowej co ułatwia diagnozę ewentualnych awarii.
Qbox & Qnext Plus
Jak sama nazwa wskazuje opisywane instalacje gazowe mają coś więcej od wyżej wspomnianej centrali Qbox Basic. Podstawowym plusem obydwu sterowników Obox i Onext jest możliwość podłączenia i skomunikowania z systemem samodiagnozy samochodu OBD. Dzięki tej funkcji możemy na żywo na jednym ekranie komputera skonfrontować parametry instalacji gazowej i silnika, co ułatwia nam precyzyjne wysterowanie systemu gazowego. Kolejnym plusem tych sterowników jest wbudowany rester (emulator) wskazania poziomu benzyny stsowany przede wszystkim we francuskich samochodach marek Renault, Citroen, Peugeot jak również w kilku modelach japońskich producentów.
Qmax basic i Qmax Plus
Prezentowane tu sterowniki są efektem rozwoju dobrze znanej instalacji gazowej Stag 300, której nazwę można jeszcze zobaczyć na obudownie centrali. Instalacje gazowe oparte na sterownikach Qmax obsługują silniki zarówno wolnossące jak i doładowane turbiną lub kompresorem z wtryskiem pośrednim od 5 do 12 cylindrów. Róznice między sterownikiami Qmax Basic i Plus są analogiczne do różnic central sterujących Qbox Basic i Plus.
Elementy wchodzące w skład instalacji gazowych Stag Qmax, Obox i Qnext:
 |
Reduktor AC R01 250. Najmocniejszy sprośród gamy jednokomorowych parowników białostockiego producenta AC S.A. Reduktor ciśnienia gazu przeznaczony zarówno do silników wolnossących jak i turbodoładowanych o mocy do 185 kW (250 KM). Jego podstawowym zadaniem jest zmiana stanu skupienia propanu-butanu z ciekłego LPG na lotny autogaz i dostarczenie go do listw wtryskowych pod zadanym i stabilnym ciśnieniem oraz o odpowiedniej temperaturze. Nie bez znaczenia jest zapewniana przez niego stabilna temperatura lotnego gazu gwarantująca odpowiednią gęstość wtryskiwanego eko-paliwa. Doskonale współpracuje z instalacjami gazowymi Stag Qbox, Qmax, 400 Dpi oraz listwami wtrsykowymi Stag Ac w01, w02 i w03 firmy AC. |
 |

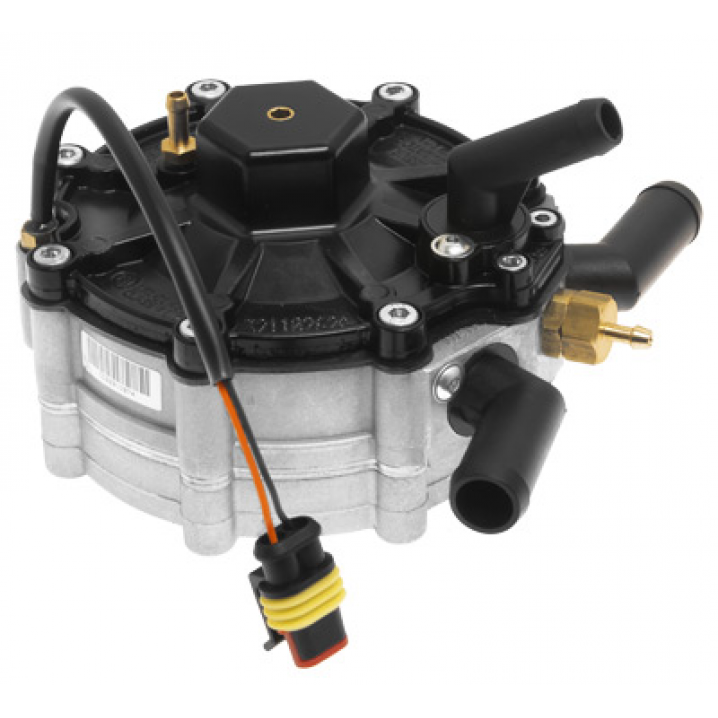

Reduktor Stag AC R01 150 Najczęściej stosowany sprośród gamy parowników białostockiego producenta AC S.A. reduktor ciśnienia gazu przeznaczony zarówno do silników wolnossących jak i turbodoładowanych o mocy do 110 kW (150 KM). Jego podstawowym zadaniem jest zamiana stanu skupienia ciekłego propanu-butanu na lotny i dostarczenie go do listwy wtryskowej pod odpowiednim i stabilnym ciśnieniem. Nie bez znaczenia jest zapewniana przez niego stabilność termiczna gwarantująca odpowiednią gęstość wtryskiwanego autogazu. Doskonale współpracuje z instalacjami gazowymi Stag GoFast, Stag QBox, Stag QNext, Stag QMax i listwami wtrsykowymi AC W01, AC W02 i AC W03 firmy AC. Producent nie przewiduje regeneracji tych reduktorów w warunkach warsztatowych, a jedynie w fabryce ze względu na skomplikowany proces technologiczny przy składaniu poszczególnych podzespołów. |
 |

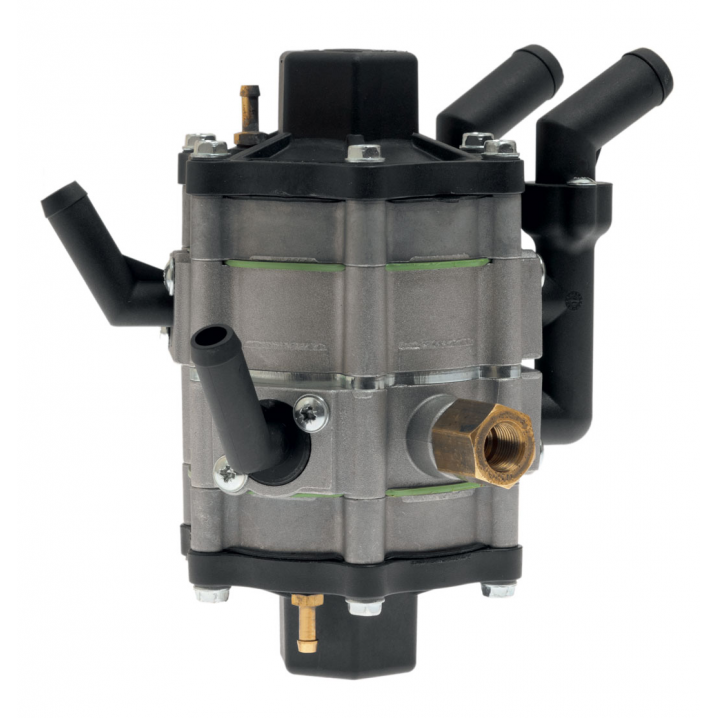

Reduktor AC R02 Twin Flagowy dwukomorowy reduktor ciśnienia gazu LPG białostockiego producenta AC S.A. zaistniał na skutek rosnącego zapotrzebowania na wydajne i stabilne produkty o dużej mocy. Powstał poprzez połączenie dwóch najprostrzych reduktorów Stag R02 w jeden korpus mogący zasilić jednostki napędowe o mocy nawet 220 kW (300 KM Omega Juicer). Dzięki podwójnej regulacji ma bardzo szeroki zakres ciśnienia od 0,9 do 1,5 Bar.Mimo niewielkich gabarytów jak na produkt o takiej wydajności jest dość mało ustawny i nie zawsze można znaleźć dla niego miejsce pod maską silnika. Może być stosowany zarówno w silnikach wolnossących jak i turbodoładowanych. Doskonale współpracuje z instalacjami Stag stosowanymi zarówno w silnikach z wtryskiem pośrednim jak i bezpośrednim. |
 |
Przełacznik LED 300/401 Jego podstawową funkcją jest informowanie o aktualnym paliwie zasilającym jednostkę napędową jak również możliwość zmiany tego paliwa w każdej chwili za pomocę centralnie zamontowanego sensora. Dodatkową, równie ważną funkcją jest diodowy wskaźnik poziomu gazu okalający logo producenta informujący kierowcę o aktualnym poziomie napełnienia zbiornika autogazu. |
 |
Przełącznik dotykowy Stag LED 500 Najnowocześniejszy przełacznik firmy AC stosowany w instalacjach gazowych Stag od roku 2018 wraz z centralami 400 Dpi i Q-Generacji Plus. Jego nowoczesność to przede wszystkim dotykowy sensor zmiany zasilania paliwa, który ma regulowaną czułość. Ma automatyczną regulację jasności wyświetlania w zależności od natężenia światła zewnętrznego. Po raz pierwszy w przełączniku Stag została wbudowana dioda informująca o błędach w pracy instalacji lub zbliżającym się przeglądzie serwisowym. Przełącznik Stag LED 500 ma również wbudowany wyświetlacz poziomu gazu w zbiorniku składający się z 4 zielonych diod. |
 |
Przełącznik Stag LED 300 Podstawowy przełącznik benzyna/autogaz stosowany w połączeniu z instalacjami Stag Q-MAx, O-Box i Q-Next z rodziny Q-Generacja. Jak w przypadki innych przełaczników jego zadaniem jest przełączanie zasilania silnika z benzyny na gaz i odwrotnie na żadanie kierowcy oraz sygnalizowanie rodzaju wybranego paliwa. Dodatkowo diodowy wskaźnik pokazuje poziom napełnienia zbiornika gazu LPG. |
 |

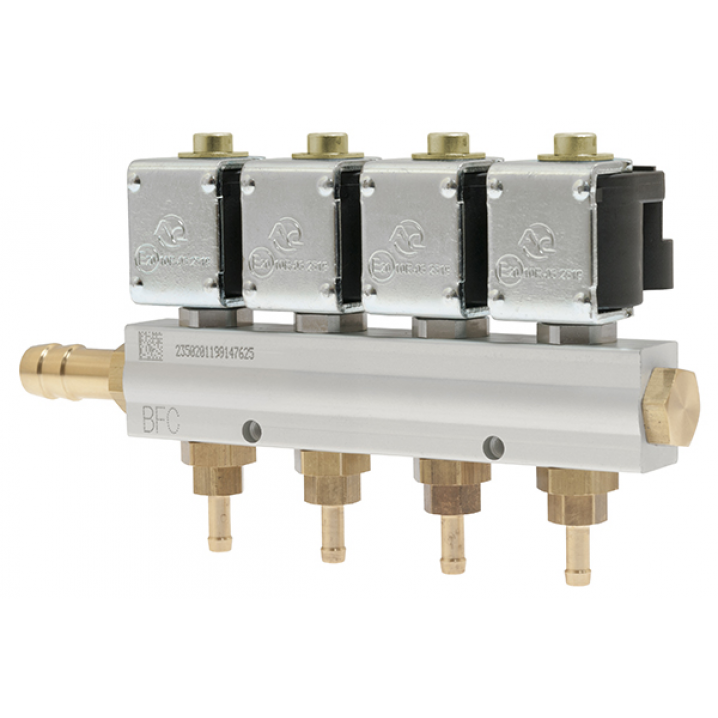

Listwa wtryskowa Stag AC w01 Podstawowa listwa wtryskowa firmy AC montowana wraz z instalacjami Staga. Jej największe zalety to cena i prostota konstrukcji, dzięki której jest mało awaryjna i łatwa w montażu. Korpus listwy jest wykonany z anodowanego aluminium, a krócce wlotowe i wylotowe z mosiądzu. Cewki o oporności 2 Ohm są sterowane poprzez hermetyczne złącza Doskonale współpracuje ze sterownikami i reduktorami AC S.A Jenner Juicer. Może dostarczać lotny propan-butan do silników o mocy do 30-40 KM/cylinder, a zakres mocy regulowany jest poprzez dobór średnicy dysz wyjściowych i wysokości ciśnienia wejściowego. W wersji AC w01 BFC może obsłużyć silniki o mocy 45-50 KM/cylinder. Dzięki skuteczności i krótszemu czasowi zamknięcia coraz mocniej zastępuje na polskim rynku najpopularniejszą listwę Valtek Typ30. |
 |

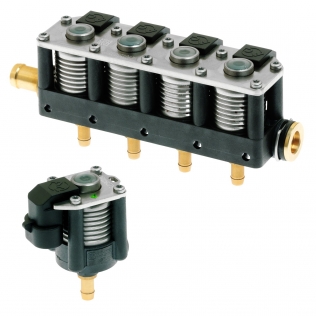

Listwa wtryskowa Stag AC w02 i w03 Topowy model wtryskiwaczy firmy AC charakteryzujący się bardzo krótkim czasem otwarcia i zamknięcia mający zastosowanie we wszystkich instalacjach marki STAG. Występuje w dwóch wersjach montażowych: 02 - montowany w listwie 4-cylindrowej dedykowany do silników 4- i 8-cylindrowych z łatwo dostępnym kolektorem ssącym 03 - montowane pojedyńczo w dowolnej konfiguracji do silników od 2 do 12 cylidrów, szczególnie w samochodach z trudno dostepnym i ciasno zamontowanym kolektorem ssącym Podstawowe cechy wtryskiwaczy Stag AC w02 i w03:
|
 |

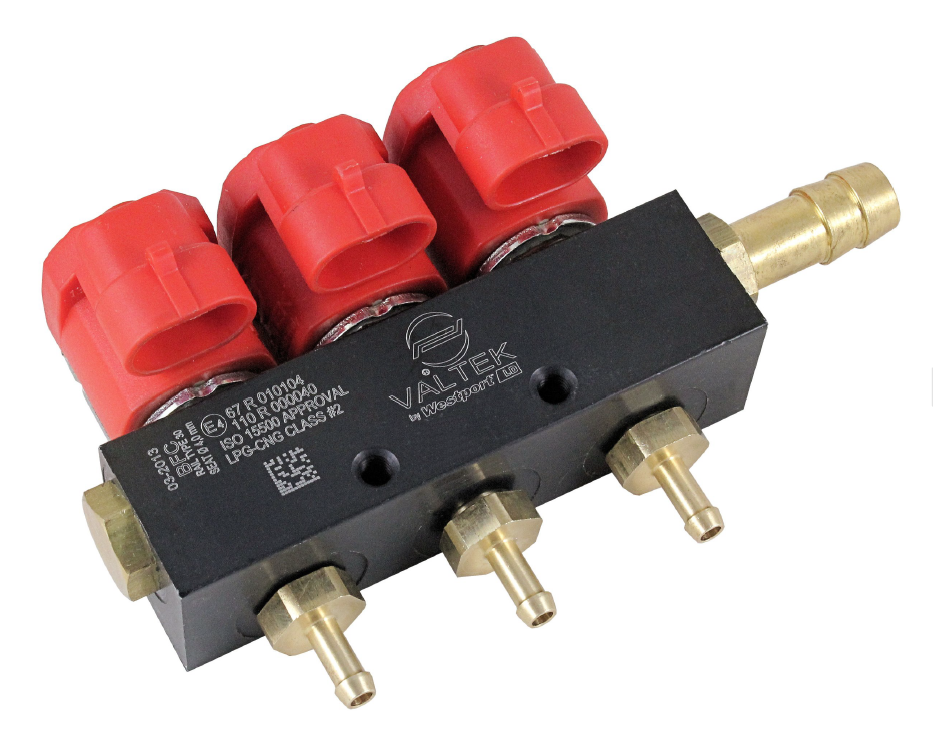

Listwa wtryskowa Valtek 30 Najpopularniesza listwa na polskim rynku samochodowych instalacji gazowych od ponad 10 lat. Swoją popularność zawdzięcza przede wszystkim niskiej cenie i adekwatnej do niej jakości. Została spopularyzowana między innymi wraz z pierwszymi zestawami instalacji gazowych STAG. Do dnia dzisiejszego jest z nimi kompletowana w najbardziej budżetowych zestawach. Występuje w wersjach 2, 3 i 4-cylindrowych. Wydajność poszczególnych zaworów wtryskowych reguluje się średnicą dysz wylotowych. Mimo niezbyt trwałych elementów wykonawczych jest łatwa i tania w regeneracji. Cechy charakterystyczne listwy wtryskowej Valtek typ 30.
|
